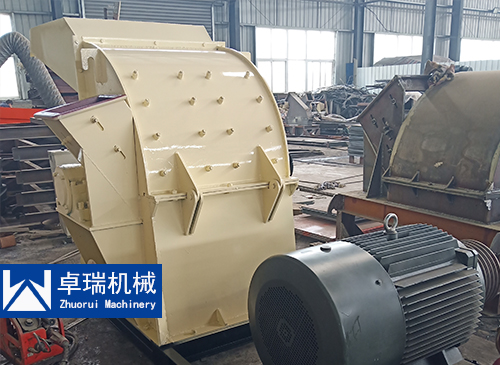

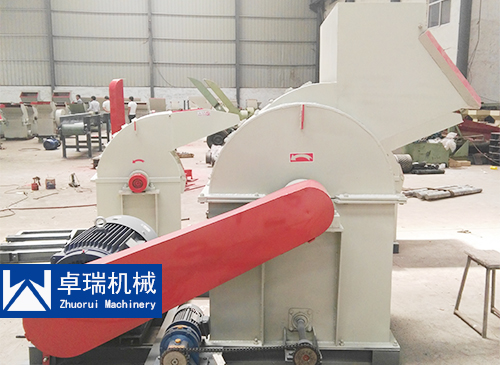

鋸末粉碎機又叫錘片粉碎機是 目前使用最廣的一種粉碎機，度電產品量較高，通用性好，有的錘片與轉子是較接的、金屬異物進入粉碎機后，只是擊破篩片，不會發生重大事故，但粉碎物粒度不均勻，粉末較多，其結構由喂入機構、粉碎室（轉子、錘片、篩片、齒板）、排料部分（風機、集料筒、集塵布袋）三部分組成，工作時，飼料從喂入機構進入粉碎 室，在高速回轉的錘片的打擊下飛向齒板，與齒板碰撞彈回后再次受到錘片的打擊，同時在篩面與錘片間，飼料又受到強烈的磨擦，在反復的打擊碰撞和磨擦作用 下，飼料逐漸被粉碎，不帶風機的粉碎機，由粉碎室內的氣流使粉碎物通過篩孔排出。帶風機的粉碎機，將粉碎物從篩孔抽出后，尚需通過集粉裝置（如集料筒、集 塵布袋等）將混合氣流中的空氣與粉碎分離。
1、首先根據產品所要求的粗細度選擇與錘片線速相匹配的粉碎機系列；如果錘片線 速不匹配，會降低粉碎機的工作效率，甚至造成粉碎機不能正常工作。線速慢會造成破碎時間長，使物料堆集在粉碎室內，造成糊篩，降低篩理效率和篩理效果，增 加錘片運動阻力，造成粉碎機非正常工作；線速過快，會造成粉碎粒度不均勻和浪費動力消耗。
2、根據生產規模所要求的產量選擇粉碎機：粉碎機型號的大小決定了產量的大小，根據粉碎工藝的配置。
鋸末粉碎機采用沖擊式粉碎方法，利用內部六只高速運轉的活動錘體和四周固定齒圈的相對運動，使物料經錘齒沖撞、摩擦，彼此間沖擊而獲得粉碎。粉碎好的物料經旋轉離心力作用，通過篩孔篩選后進入捕集袋。
操作方法
放至適當位置，放置平穩，接通電源，即可試用。使用前應檢查機件傳動部分是否有松動和其它不正常現象，機器運轉方向應與箭頭所示方向一致。使用時先進行空 載試驗1-2分鐘，待觀察無異常現象方可投料，進料時應逐漸增大物流量，并隨時觀察電機耗電電源和運轉情況，勻速下料。停車前應先停止加料，讓機器運轉 5-20分鐘后再停車。以便減少殘留物料。
|
性能規格\型號
|
500型
|
600型
|
700型
|
800型
|
1000型
|
1200型
|
|
刀盤直徑mm
|
420
|
520
|
620
|
740
|
1000
|
1200
|
|
刀片數量 塊
|
4
|
4
|
4
|
4
|
4
|
4
|
|
刀片長度mm
|
120
|
150
|
200
|
230
|
330
|
330
|
|
料口直徑mm
|
180×200
|
200×200
|
220×230
|
230×260
|
330×350
|
330×350
|
|
主軸轉速mim/h
|
2300
|
2260
|
2000
|
1900
|
1900
|
1850
|
|
配用動力kw
|
22
|
30
|
37
|
45
|
55
|
75
|
|
產量kg/h
|
800
|
1000
|
1500
|
2000
|
3000
|
4000
|
